Criteris orientatius per a la selecció i instal·lació de ventiladors als centres educatius

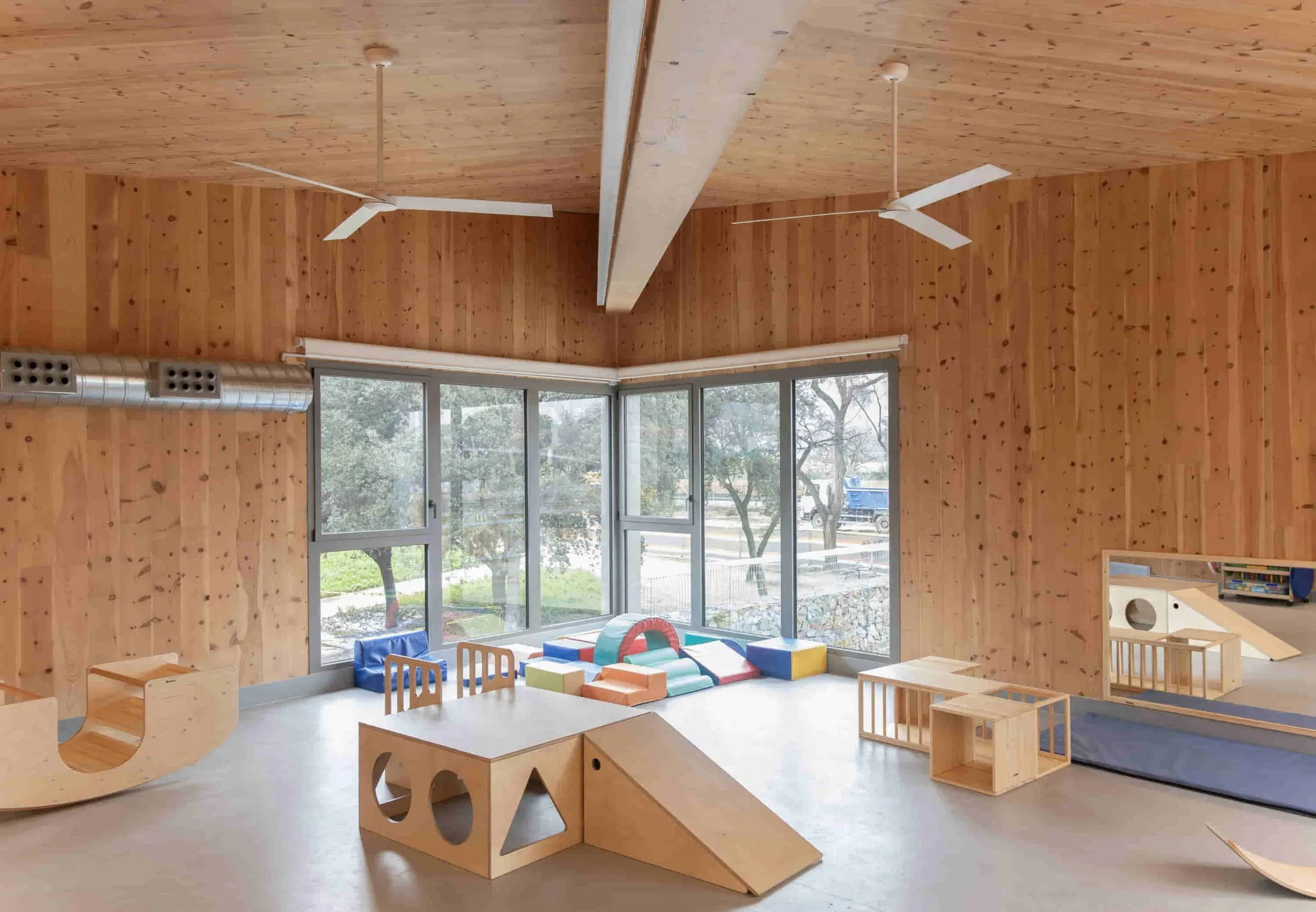

Ventiladors de sostre en un centre educatiu

Introducció

Millora del confort tèrmic

Els ventiladors de sostre constitueixen una solució de baix consum energètic per millorar el confort tèrmic de les aules i altres espais dels centres educatius durant els períodes de temperatures elevades.

Els ventiladors no redueixen la temperatura de l'aire, sinó que generen moviment d'aire sobre els ocupants i milloren la sensació tèrmica.

Per garantir unes condicions adequades de confort, seguretat i funcionament, des del Servei d'Infraestructures Educatives s'estableixen els criteris que s'indiquen a continuació.

Característiques recomanades

Aula tipus

Com a referència, per a una aula ordinària de dimensions aproximades de 7,00 x 5,00 m (35 m²), es recomana la configuració següent:

Espai de referència Nombre Diàmetre orientatiu Cabal mínim recomanat Nivell sonor
Aula tipus 35 m² (7 x 5 m) 2 ventiladors 120-130 cm ≥ 4.500 m³/h per unitat ≤ 35 dB(A) en funcionament habitual
Es recomana que els equips disposin de:
• Motor DC de baix consum.
• Diverses velocitats de funcionament.
• Cabal màxim superior al cabal mínim indicat, per disposar de marge de regulació.
• Baix nivell de vibracions.
• Comandament fix de paret o sistema de control adequat per a l'ús del centre.

Aquesta configuració és orientativa. En espais amb dimensions o característiques diferents, el Servei d'Infraestructures Educatives valorarà el nombre i les característiques dels ventiladors més adequats.

Instal·lació

Criteris de seguretat

1. Altura mínima. El punt inferior de les pales s'ha de situar a una altura mínima de 2,50 m respecte del paviment acabat.
2. Fixació. Els ventiladors s'han de fixar a un element estructural o constructiu amb resistència suficient.
3. Altura insuficient. Quan l'altura lliure disponible no permeti garantir l'altura mínima, s'haurà d'optar per altres solucions, com ara ventiladors de paret o altres sistemes que permetin millorar el moviment de l'aire sense generar riscos per als usuaris.
4. Fals sostre. No es poden fixar exclusivament a les plaques o a la perfileria lleugera d'un fals sostre.
5. Interferències. La ubicació dels ventiladors ha d'evitar interferències amb lluminàries, detectors, projectors, reixetes de ventilació i altres instal·lacions del sostre.
6. Fabricant. S'han de respectar les distàncies i instruccions d'instal·lació establertes pel fabricant.
Normativa

Normativa aplicable

Els ventiladors han de disposar del corresponent marcatge CE i complir la normativa de seguretat que els sigui aplicable.

La instal·lació elèctrica ha de complir el Reglament electrotècnic per a baixa tensió (REBT) i les seves instruccions tècniques complementàries.

Com a referència específica per als ventiladors elèctrics resulta d'aplicació la norma UNE-EN IEC 60335-2-80, relativa als requisits particulars de seguretat dels ventiladors.

Recomanacions

Recomanacions i consideracions

• Es recomanen ventiladors amb motor DC, diverses velocitats i funcionament silenciós.
• La distribució dels ventiladors ha de permetre que el moviment de l'aire sigui tan homogeni com sigui possible dins l'aula.
• S'ha d'evitar situar les pales immediatament per davall de les lluminàries, per evitar ombres mòbils o parpelleig aparent.
• Els ventiladors no substitueixen la ventilació natural o mecànica de l'aula, ja que el cabal generat correspon a aire recirculat.
Annex tècnic

Criteri emprat per definir l'aula tipus

Per definir l'exemple orientatiu s'ha considerat una aula de dimensions aproximades de 7,00 x 5,00 m, amb una superfície de 35 m².

Com a criteri de confort s'han pres com a referència les recomanacions de la Ceiling Fan Design Guide del Center for the Built Environment (CBE), University of California, Berkeley, que utilitza una velocitat d'aire de l'ordre de 0,5 m/s com a valor representatiu de disseny per millorar el confort tèrmic. Aquesta velocitat pot proporcionar un efecte refrigerant equivalent aproximat de 2 °C.

Per aconseguir una distribució homogènia de l'aire, l'aula s'ha dividit en dues zones aproximades de 3,50 x 5,00 m, cadascuna servida per un ventilador de sostre de diàmetre aproximat de 120-130 cm.

Aquesta configuració compleix els criteris geomètrics de predimensionament indicats pel CBE Berkeley, que recomana dividir els espais amb diversos ventiladors en zones aproximadament regulars i emprar diàmetres de ventilador proporcionals a les dimensions de cada zona.

A partir del model experimental de predicció de velocitats d'aire desenvolupat pel CBE per a ocupants asseguts, s'estima que, per aquesta geometria i per a un ventilador d'aproximadament 126 cm de diàmetre, es requereix un cabal de l'ordre de 4.200 m³/h per unitat per assolir una velocitat mitjana de l'aire pròxima a 0,5 m/s.

Per disposar d'un marge de seguretat i tenir en compte les diferències entre models, geometria real de l'aula, mobiliari i condicions d'instal·lació, s'ha adoptat com a criteri orientatiu un cabal mínim de:

Cabal mínim orientatiu
4.500 m³/h per ventilador
en el règim de funcionament habitual

Es recomana, així mateix, que els equips disposin d'un cabal màxim superior i de diverses velocitats de funcionament, de manera que es pugui adaptar el moviment de l'aire a les condicions de confort de cada moment.
